XtendLan Zdroj 24V DC, 2 porty, 10A celkem, 240W, skříňka, zálohovatelný baterií, relé port
Napájecí zdroj DC 24 V se 2 výstupy a okruhem pro nabíjení + připojení záložní baterie na 24 V. Celkový výstupní proud je až 10 A.

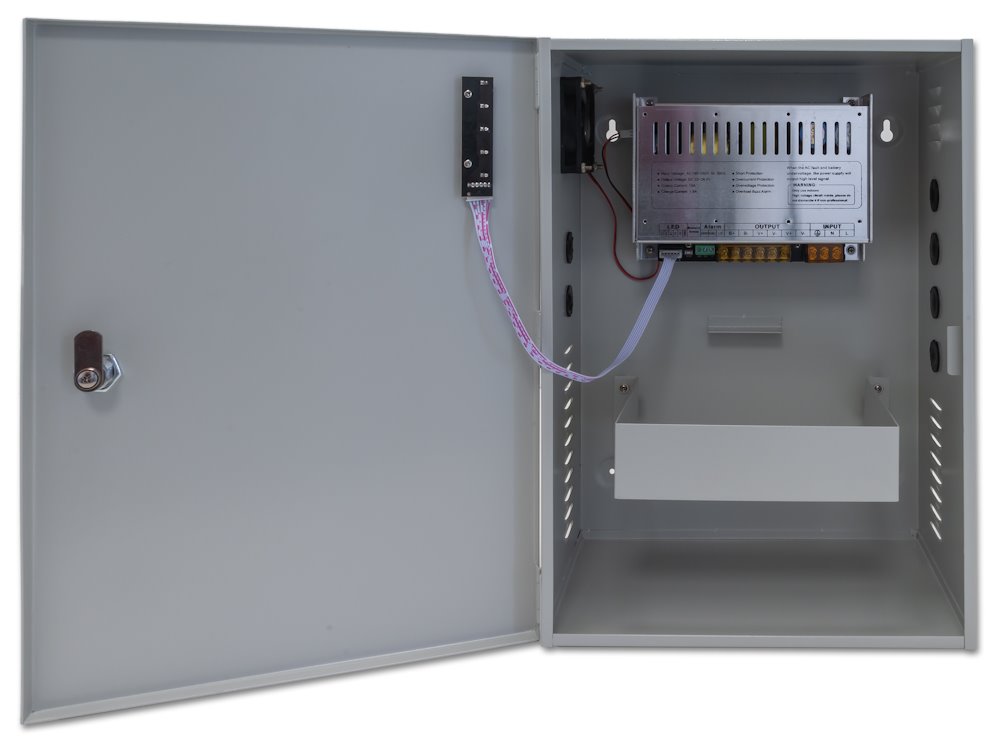

- Skříňka na zeď s instalovaným PCB, kabelové průchodky.

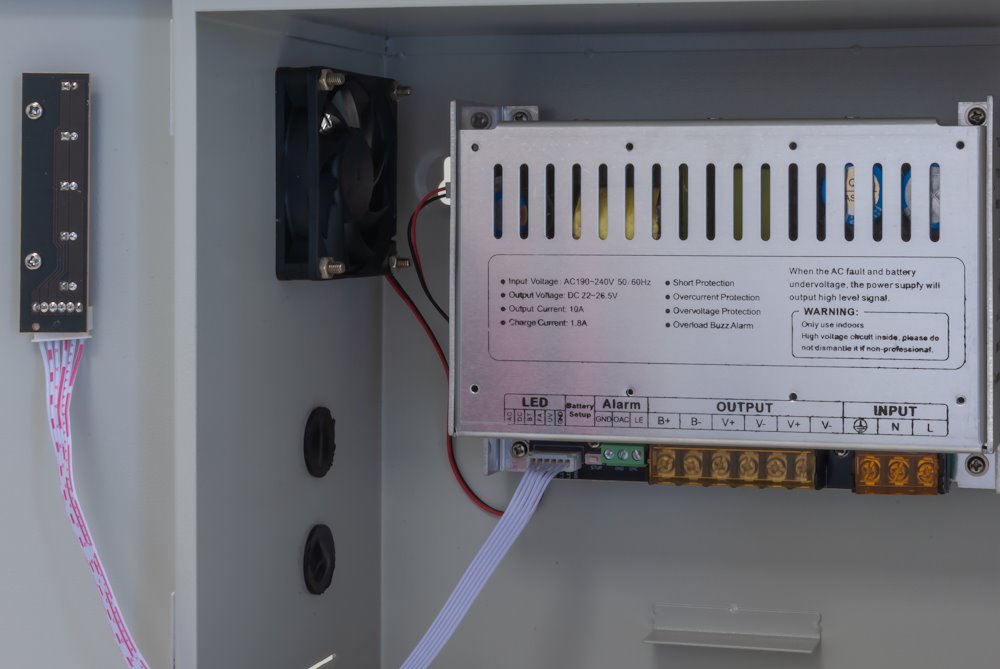

- Připojení kabelů k interní svorkovnici.
- Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí, při přetížení zdroje se spustí i zvukový alarm.
- LED signalizace funkčnosti portů.
- Bateriový okruh dobíjen 1 A.
- Ochrana proti zkratu baterie a ochrana baterie proti úplnému vybití.
- 2 relé porty - sepnou/rozepnou při výpadku vnějšího napájení a nízkého napětí baterie, určeno pro napojení na poplachový okruh.
- Opatřen ventilátorem, který běží jen při větší zátěži.
Poznámky:
Nastavení výstupního napětí nemá vliv na napětí při práci z baterie (zdroj nepracuje jako napěťový měnič), proto věnujte pozornost výkonu baterie a skutečně poskytovanému napětí při výpadku. Při větším proudovém odběru doporučujeme také dobré připevnění Fastonů na konektory baterie pro snížení přechodového odporu.
Hlavní vypínač uvnitř skříňky odpojuje pouze napájení 230 V nikoliv napájení z baterie, pro úplné vypnutí při instalačních činnostech odpojte i konektor baterie.
Upozornění:
Záložní baterie není/nejsou součástí balení.
ZÁKLADNÍ SPECIFIKACE
Výstupní obvod
Výstupní napětí: 24 V DC +/-10 % (22-26,5 V)
Výstupní proud: 10 A (+1 A dobíjení baterie)
Výstupní proud na každém portu: určen pojistkou 5 A
Celkový výstupní výkon: 240 W (+ 24 W dobíjení baterie)
Ochrana proti přepětí: varistorem (prahové napětí 40 V)
Vstupní obvod
Vstupní napětí: 100-240 V (50-60 Hz)
Účinnost: min. 85 % při maximální zátěži
Napájení baterie
Rozměry prostoru pro baterii: 180 × 170 × 150 mm (baterie není součástí), typicky lze instalovat 14-26 Ah olověný akumulátor (případně dva 12V akumulátory)
Nabíjení baterie: napětím 26,5 V
Ochrana:
Reset: 1× resetovací tlačítko baterie (použijete pouze při výměně vadné baterie, není nutné vypínat napájení)
Porty: 2× relé (jeden se přepíná při ztrátě vnějšího napětí a druhý při nízkém napětí baterie)
Spínaný proud: max. 3 A (120 V AC) nebo 3 A (24 V DC)
Mechanické vlastnosti
Materiál: kovová skříň, šedá barva
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 395 × 285 × 165 mm
Hmotnost: 6 kg

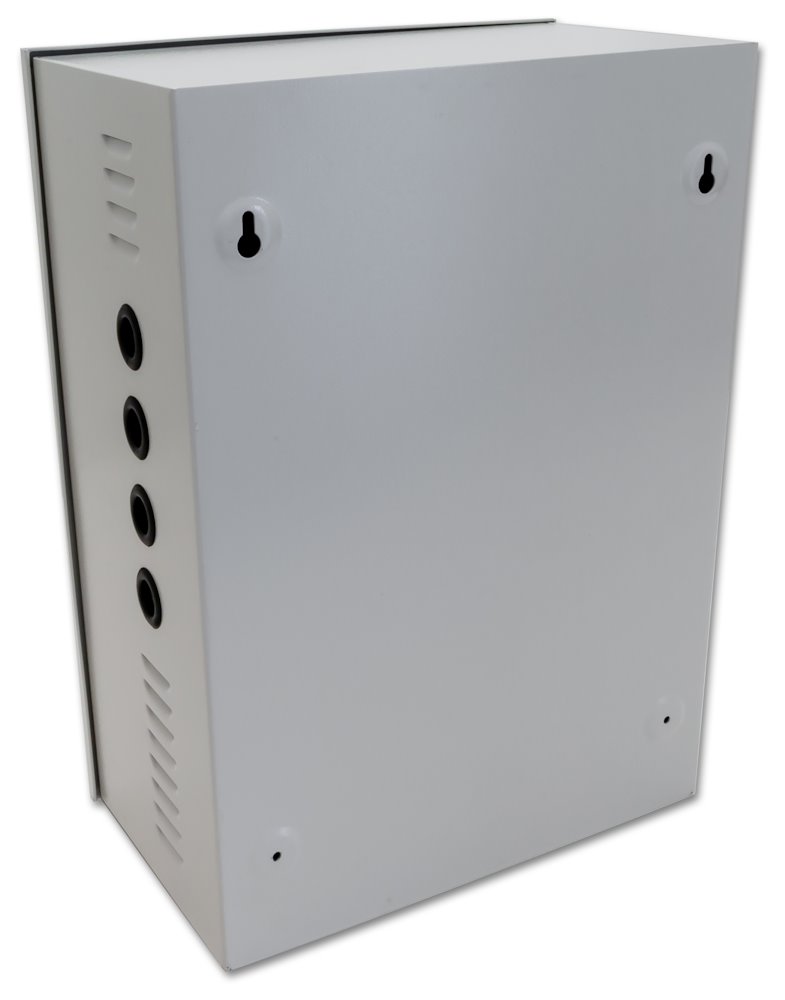

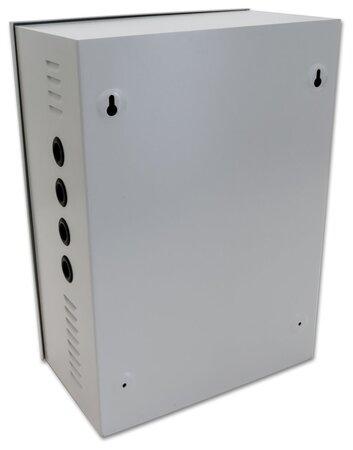

Montáž: na zeď (2 závěsné body + 2 další k zajištění na stěně)
Schéma zapojení:
